Name: 1000V van de de ModuleKabeldoos IP67 UL944-V0 van gelijkstroom Zonnepv de Vlamklasse
Brand: Hochiry
SKU: GF20X
Price: 3.5 USD
Availability: InStock
Rating: 4.5 (104 reviews)

Huis > producten > zonnepv kabeldoos >

1000V van de de ModuleKabeldoos IP67 UL944-V0 van gelijkstroom Zonnepv de Vlamklasse

ZonnemoduleKabeldoos

1000V PV ModuleKabeldoos

IP67 de Doos van de zonnepaneelverbinding

Plaats van herkomst:

China

Merknaam:

Hochiry

Certificering:

TUV

Modelnummer:

GF20X

Contacteer ons

Verzoek om een Citaat

1000V van de de ModuleKabeldoos IP67 UL944-V0 van gelijkstroom Zonnepv de Vlamklasse

Productdetails

Productnaam:

PV ZonneKabeldoos

Macht:

300W

Nominale spanning:

1000V gelijkstroom

Waterdichte bescherming:

IP67

Geschatte Currrent:

25A

vlamklasse:

UL944-V0

Veiligheidsklasse:

Klasse I I

Betaling & het Verschepen Termijnen

Min. bestelaantal

100pcs

Prijs

3.5USD/PCS

Verpakking Details

Standaardkarton (500sets/ctn), 21g/set N.W: 10.8KG G.W: 11.3KG grootte: 40*26*31cm

Levertijd

3-5 dagen

Betalingscondities

T/T, Western Union, MoneyGram

Levering vermogen

50000 stukken per week

VERWANTE PRODUCTEN

TUV 1500V de Zonnepv Klasse IP67 van de Kabeldoos200w 25A UL94 V0 Vlam

Krijg Beste Prijs

GF20X zonnepv Kabeldoos300w Module 4 Busbar 3 Omleidingsdiode 25A

Krijg Beste Prijs

1000V van de de ModuleKabeldoos IP67 UL944-V0 van gelijkstroom Zonnepv de Vlamklasse

Krijg Beste Prijs

De Zonnepv Kabeldoos Photovoltaic 4rails 3diods 730580260mm van BIPV

Krijg Beste Prijs

Contacteer ons

86-180-25320086

info@szhodas.com

86-0755-5320086

Contact nu

Productomschrijving

Kabeldoos van IP67 BIPV voor de Bouw integreerde Photovoltaic van de Kabelschakelaars van 4rails3diods 4mm2 het ZonnepaneelKabeldoos

Hoofdweergeven

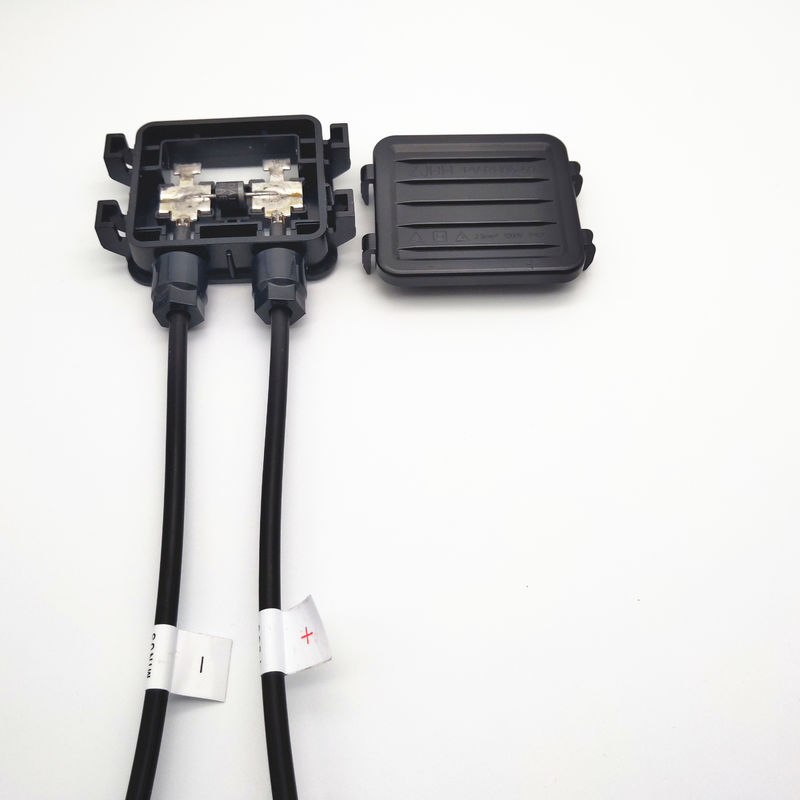

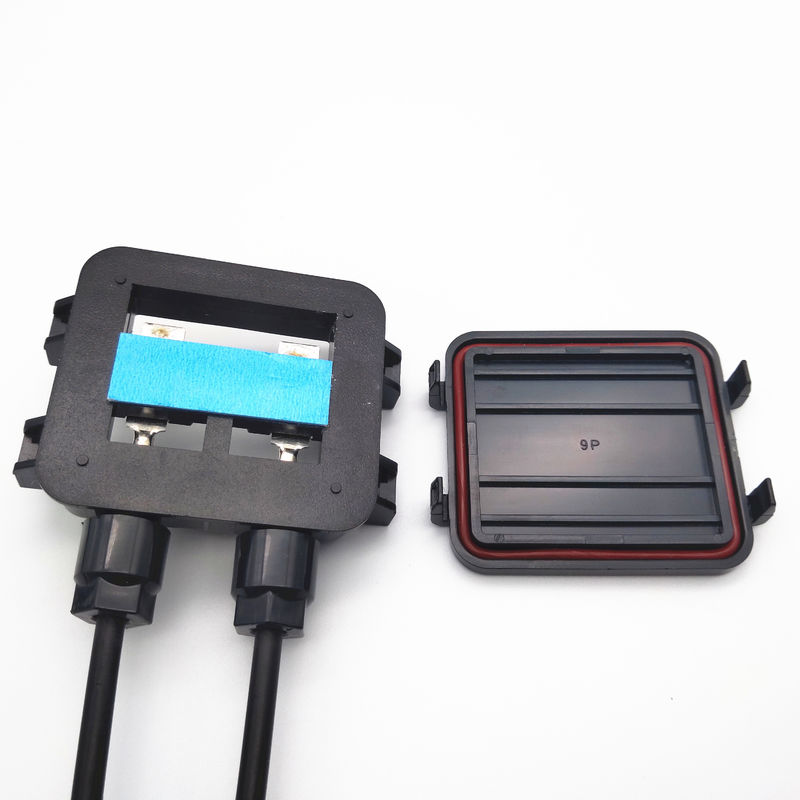

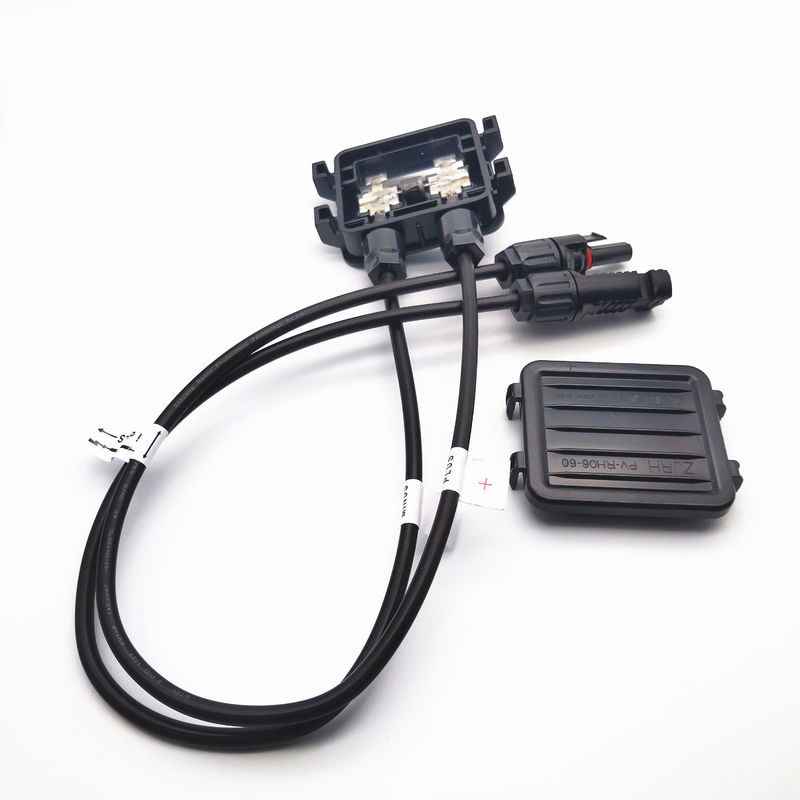

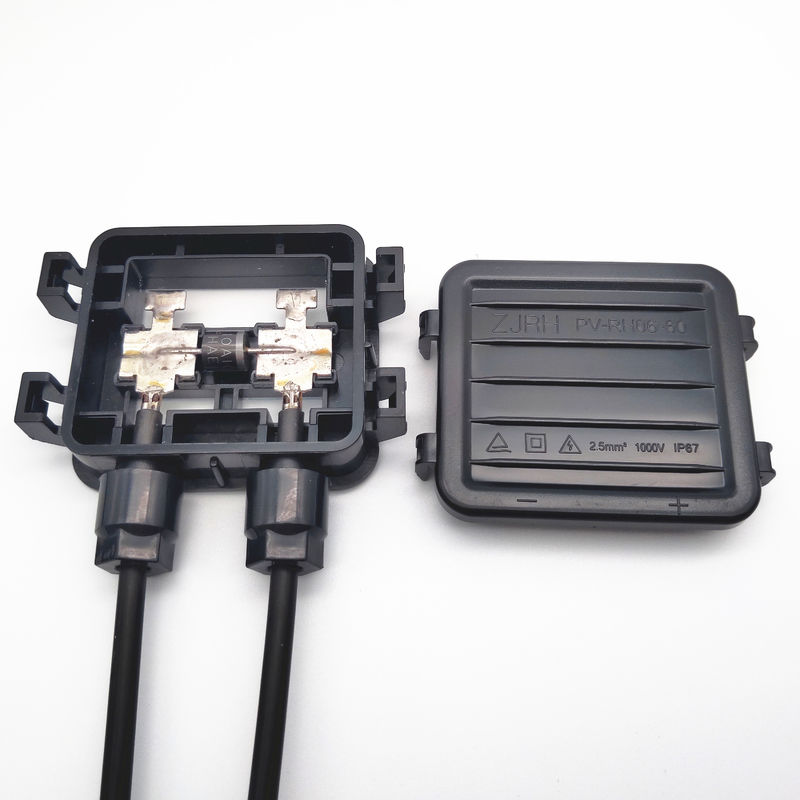

De zonnepaneelKabeldoos wordt gebruikt voor Zonnepv Comité Verbinding, heeft het Diode, Kabel, Kabeldooslichaam, Schakelaar. Deze j-Doos is 1 Diode, Geschikt voor de Zonnemodule van 50W-100W

Eigenschappen:

1. Certificatie, TUV, Ce, RoHS

2. 25 Jaar Garantie

3. Achterlichaamsstok aan Comité direct, zeer Geschikt te installeren

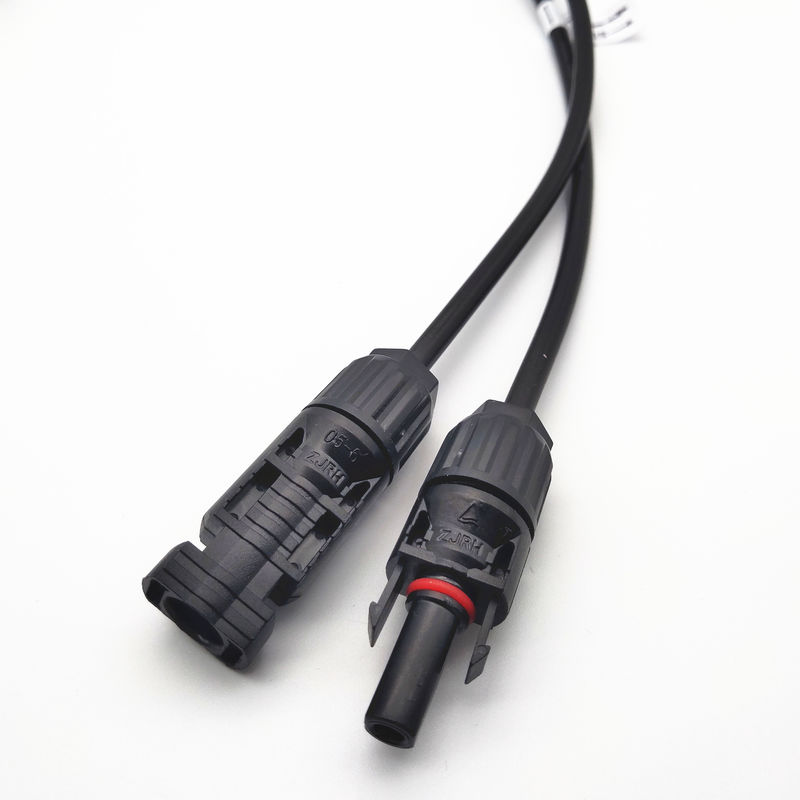

4. Reeds Pasvorm met Zonneschakelaar en Dradenverbinding

Technische beschrijvingen:

ModelNumber	GF20X
Certificatieaantal	TUV: R50348429
Nominale spanning	TUV 1500V, UL 1000V, CSA 1500V gelijkstroom
Temperatuurwaaier	-40C aan +85C
Veiligheidsklasse	Klasse II
Beschermingsgraad	IP67
De Waaier van de draadgrootte	4mm2, 12AWG, 1Meter
Vlamweerstand	V-0, 5VA
Waterdichte Waaier	Potting Dichtingsproduct
Volume van Siliciumgel	24 ml
Breedte van Koperlinten	Tot 8mm voor het solderen
Verbindingsmethode	Het solderen
Isolatiemateriaal	PPE+PS/PA
Contactmateriaal	Koperlegering
Totale Grootte	10x8x16cm

Installatiestappen

Doos zelfklevende achterplaat

Het is een zeer eenvoudige het hechten verrichting tussen kabeldoos en achterblad van PVmodule.

Makend kabeldoos neer onder ogen ziend en het inspuiten van lijm rond de bodem
van de kabeldoos

Overgegaane soldeersellinten van PV module
door het verzegelen gebied. Het vakje lichaam wordt gericht in de juiste plaats van het achterblad.

Buslassen

Beweeg niet ingelast
schroevedraaier, die het lint van PV-Module met soldeerboutuiteinde contacteren,
verwijder de soldeerbout tot de tinlaag smolt, en verwijder de forceps
na tin het genezen.

Doos het vullen

Na de verbinding en de assemblage van de kabeldoos en de componenten, moet het binnendeel van de kabeldoos met lijm worden ingespoten. De koper, diode en metaalcomponenten binnen van de kabeldoos moeten met lijm worden verzegeld.

Installeer doosdeksel

De doosdeksels worden geplaatst boven de kabeldoos.

Perstribunedeksel neer, het doosdeksel in de juiste plaats wanneer u „klep“ geluid duidelijk hoort.
Nota's

1, Houdend het dooslichaam een horizontale staat wanneer dekking het deksel.
2, hellen niet de kabeldoos over wanneer volledig.
3, Vereist wanneer overdwars het installeren van de panelen van de dekselplaats in de tochten 10 uren tot de siliciumbehandelingen.
