Plaats van herkomst:
China
Merknaam:
Hochiry
Certificering:
CE/ROHS/ISO9001/ANATEL
Modelnummer:
ADSS-Vezel Optische Kabel
Contacteer ons
Over 110kV BIJ de Buiten Optische Kabel van de Schedevezel overspannen 200 Meters de alle-Diëlektrische Optische Kabel van de zelf-Steunadss Vezel
Beschrijving:

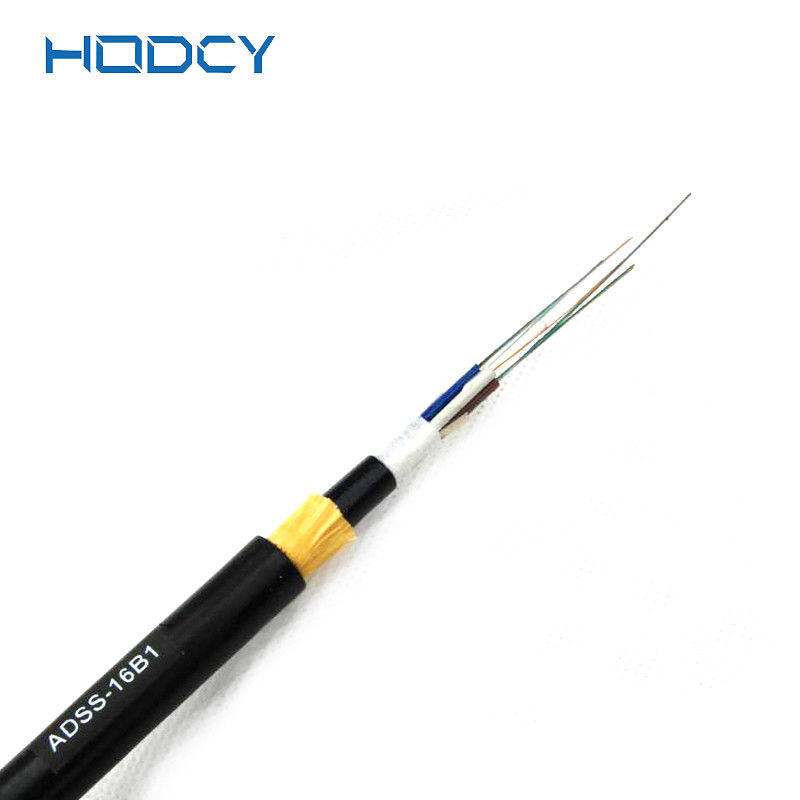

ADSS-de kabel is losse buis vastgelopen structuur. De optische vezel is 250µm, wordt de losse buis gemaakt van hoog modulusplastiek, dat met waterdichte samenstelling wordt gevuld. In het centrum van de kabel is de kern een FRP-sterktelid, zijn de losse buis (en de het vullen kabel) verdraaid rond de centrale versterkingskern om een compacte en ronde kabelkern te vormen, en het hiaat in de kabelkern wordt gevuld met een water blokkerende vuller. Buiten van de kabel is een polyethyleen (PE) binnenschede, dan is de verdraaide sterkte met grote trekspanning aramid, buitenste de elektrische volgende (AT) buitenschede.
Eigenschappen:
ADSS-de kabel voldoet aan Standaardieee P 1222 evenals CEI 60794-1.
Kan worden geïnstalleerd zonder de macht af te sluiten
Uitstekend BIJ prestaties, het maximum aanleidinggevend op het werkende punt van BIJ schede kan reach25kV
Lichtgewicht en kleine diameter die de lading verminderen die door ijs en wind wordt veroorzaakt en de lading op towersand backprops
De grote spanwijdtelengten en de grootste spanwijdte zijn meer dan 1000m
Goede prestaties van treksterkte en temperatuur
De ontwerplevensduur is 30 jaar
Toepassing:
Het daadwerkelijke statuut van luchtmachtslijnen wordt genomen in volledige overweging wanneer ADSS-de kabel wordt ontworpen. Voor luchtmachtslijnen onder 110kV, PE wordt de buitenschede toegepast. VOOR macht wordt de lijnen gelijk aan of over 110kV, BIJ buitenschede toegepast. Wijd ontwerp van aramidhoeveelheid en het vastlopen van proces kan de vraag op diverse spanwijdten tevredenstellen.
Technische Parameters:
| Ref.outer diameter | Ref.weight kg/km | Ref.dailymax.working spanning | Maximum toelaatbare het werk spanning | Onderbrekingssterkte | Sterktelid CSA | Modulus van elasticiteit | De coëfficiënt van de hitteuitbreiding | Geschikte spanwijdte (NESC-Norm, m) | ||||
| mm | PE schede | BIJ schede | kN | kN | kN | mm2 | kN/mm2 | 10-6/k | A | B | C | D |
| 12.5 | 125 | 136 | 1.5 | 4 | 10 | 4.6 | 7.6 | 1.8 | 160 | 100 | 140 | 100 |
| 13 | 132 | 142 | 2.25 | 6 | 15 | 7.6 | 8.3 | 1.5 | 230 | 150 | 200 | 150 |
| 13.3 | 137 | 148 | 3 | 8 | 20 | 10.35 | 9.45 | 1.3 | 300 | 200 | 290 | 200 |
| 13.6 | 145 | 156 | 3.6 | 10 | 24 | 13.8 | 10.8 | 1.2 | 370 | 250 | 350 | 250 |
| 13.8 | 147 | 159 | 4.5 | 12 | 30 | 14.3 | 11.8 | 1 | 420 | 280 | 400 | 280 |
| 14.5 | 164 | 177 | 5.4 | 15 | 36 | 18.4 | 13.6 | 0,9 | 480 | 320 | 460 | 320 |
| 14.9 | 171 | 185 | 6.75 | 18 | 45 | 22 | 16.4 | 0,6 | 570 | 380 | 550 | 380 |
| 15.1 | 179 | 193 | 7.95 | 22 | 53 | 26.4 | 18 | 0,3 | 670 | 460 | 650 | 460 |
| 15.5 | 190 | 204 | 9 | 26 | 60 | 32.2 | 19.1 | 0,1 | 750 | 530 | 750 | 510 |
| 15.6 | 194 | 208 | 10.5 | 28 | 70 | 33 | 19.6 | 0,1 | 800 | 560 | 800 | 560 |
| 16.3 | 211 | 226 | 12.75 | 34 | 85 | 40 | 20.1 | 0,1 | 880 | 650 | 880 | 650 |
| 16.8 | 226 | 242 | 15.45 | 41 | 103 | 48 | 24 | -0.4 | 1000 | 750 | 1000 | 760 |
| 17.2 | 236 | 253 | 16.2 | 45 | 108 | 51 | 25.1 | -0.5 | 1100 | 800 | 1100 | 830 |
| 17.9 | 249 | 266 | 18 | 50 | 120 | 58.8 | 26.1 | -0.8 | 1180 | 880 | 1180 | 900 |
