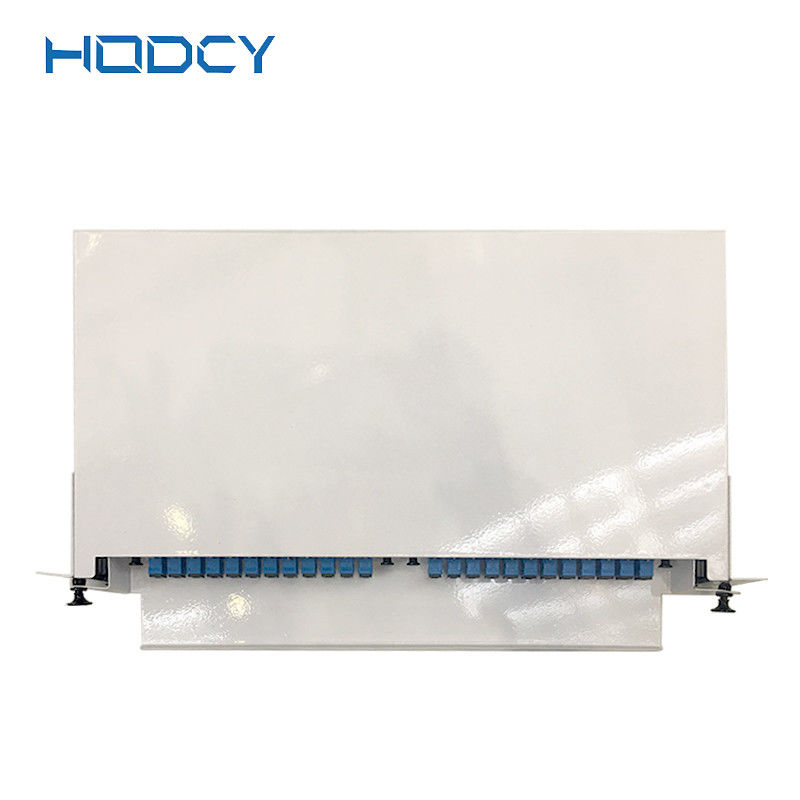

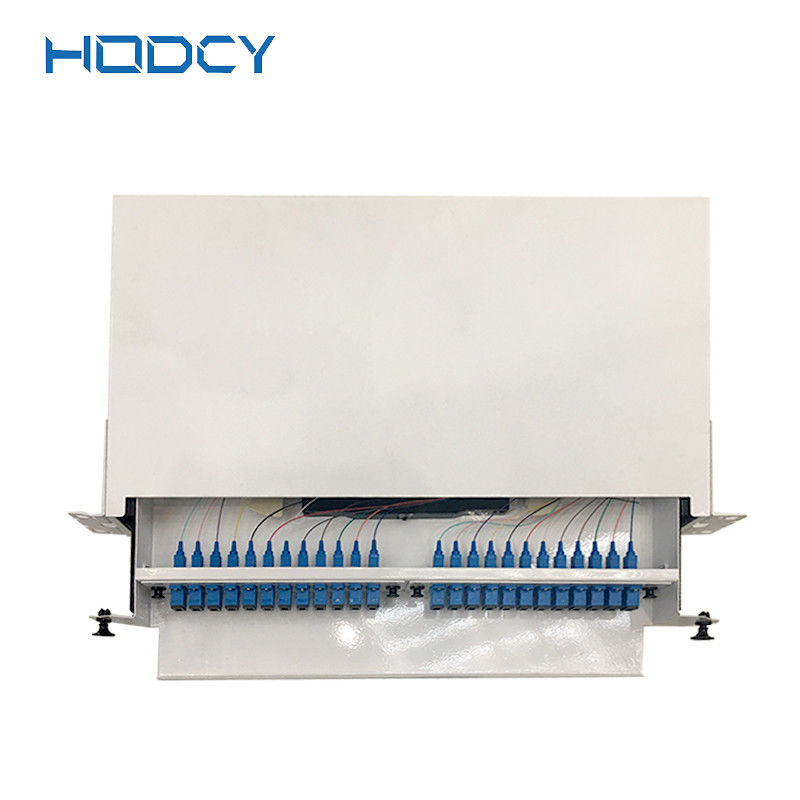

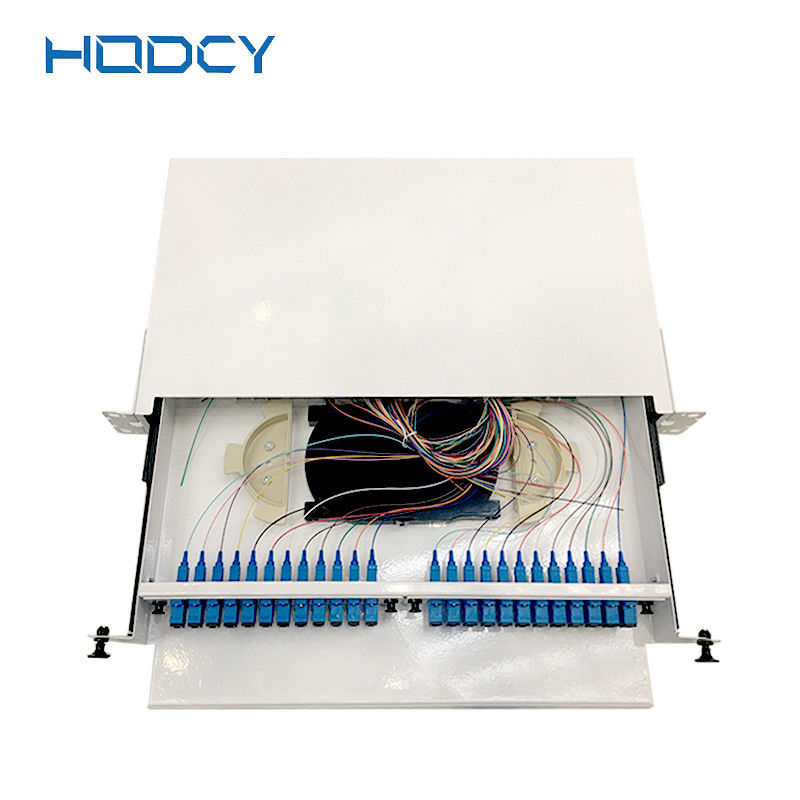

Boort muur Opgezet Comité van het Vezel Optisch Flard 48 SMC voor Openluchttelecommunicatiekabinet uit

Van het de Distributiekader van de vezel Optisch ODF Vezel Optisch het Flardcomité voor Openluchttelecommunicatiekabinet

Technische Kenmerken:

1. Het duurzame Leven: >1000 tijden

2. Het werk Temperatuur: -5℃ ~ +40℃

3. Opslag en Vervoerstemperatuur: -25 ℃~ +55 ℃

4. Relatieve Vochtigheid: ≤ 85% (+30℃)

5. Luchtdruk: 70 ~ 106Kpa

6. Isolatieweerstand: >1000MΩ/500VDC

7. Weersta Voltage: 3000VDC/1min zonder analyse, geen het een boog vormen

Structuur & Kenmerken:

1. Samenstelling: ODF-de Eenheid bestaat uit ODF-Doos, interne componenten en bescherming van de vezel de optische schakelaar.

2. Capaciteit: 12 kernen, 24 kernen, 48 kernen, 72 kernen, 96 kernen, 144 kernen.

3. De interne componenten omvatten de volgende secties:

Steunkader: het belangrijkste lichaam van de interne structuur voor de steun van de interne structuur.

Het Dienblad van de vezellas: gebruikt voor opeenvolgend het opslaan van de vezel optische schakelaar (en zijn beschermend lid) en resterende optische vezel, is de lengte van de resterende optische vezel niet minder dan 1,6 m, is de straal van kromming van de resterende optische vezelschijf niet minder dan 32 mm. Het kon ook een teken voor gemakkelijke identificatie van het vezelaantal voor reconnection en een ruimte voor gemakkelijke verrichting verstrekken.

Bevestigend apparaat: het gebruikt voor kabelschede het bevestigen, kabel versterkende lid het bevestigen en bedradingsvlecht worden bevestigen, en de vezel optische schakelaar beschermd door een hitte - inkrimpbare beschermende buis.

4. Verschijning: ODF-de eenheid heeft volledige vorm, geen bramen, geen bellen, geen barsten en leegten, geen warpage, geen onzuiverheden en andere tekorten. Alle kleuren zouden als achtergrond eenvormig en ononderbroken moeten zijn. Na elektrostatische nevelbehandeling, zou de kleur van krassen en blootgestelde bodem eenvormig en vrij moeten zijn.

5. Materiaal: Alle plastic delen worden gemaakt van anticorrosieve eigenschappen. De metaaldelen worden behandeld door elektrostatische nevel om hun corrosieweerstand te verhogen. De fysieke en chemische eigenschappen van de materialen zijn stabiel en de materialen hebben goede verenigbaarheid.

6. De hitte-krimpende temperatuur van het materiaal en de vuller in de hitte wordt gebruikt - de inkrimpbare beschermende buis is niet minder dan 120℃, is de het thermische zacht worden temperatuur groter dan 90℃, en de gebruikstemperatuur is -25℃ aan +40℃ die.

7. Alle materialen zijn niet-toxisch, niet corrosief, en hebben geen bijwerkingen voor menselijke gezondheden en ander materiaal.

8. Structurele eigenschappen: 19“ standaardinstallatieinterface, geschikt voor installatie op een verscheidenheid van rekken en kabinetten; Metaalstructuur, oppervlakte die elektrostatische nevel, lichte structuur, mooie verschijning schilderen; Volledig modulair ontwerp, volledige voorverrichtings flexibele installatie, geschikt bouw en onderhoud; Trek ontwerp terug, fusie die die kabelmodule verbinden met de het verbinden kabel wordt geïntegreerd; Geschikt voor gebundelde en lintkabel; de adapters van 12pcs FC, van Sc en ST kunnen op elk dienblad worden geïnstalleerd. De voorzijde van de adapter bedraagt 30°angle, die niet alleen de straal van kromming van de vezel verzekert maar ook laserschade aan de ogen vermijdt; de module kan aan de verrichting buiten het materiaal worden genomen is eenvoudig en geschikt; de optische kabel en de vlecht hebben meer dan 2m van bergruimte.

Specificaties:

Het opdracht geven van tot Informatie:

ModelRules: Hds-odf-XX
